寬通道換熱器是一種特殊設計的換熱設備，它具有特殊的結構和工作原理，適用于處理含有固體顆粒、纖維懸浮物以及粘稠流體的加熱或冷卻過程。以下是寬通道換熱器的結構與原理的詳細說明：

一、寬通道換熱器結構特點

1.板片設計：寬通道換熱器通常采用寬窄通道的組合模式，其中寬流道用于走物料，而窄流道則用于走冷卻介質。這種設計可以根據運行介質參數的不同，設計制造不同的通道間距。

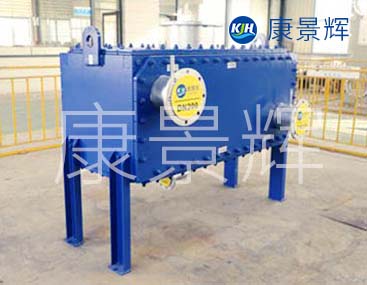

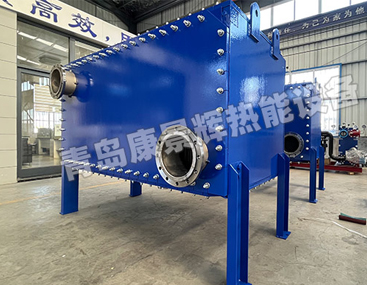

2.全焊接結構：全焊式寬通道板式換熱器的板束為全焊接結構，這種結構形式使得換熱器在承受高壓和高溫工況下具有更高的穩定性和安全性。

3.管箱設計：四面管箱為可拆式結構，便于拆開清洗維護，這使得換熱器在需要定期清潔和維護時更加方便。

4.內部導流設計：寬通道板式換熱器具有內部導流設計結構，這種設計有助于流體在板片間的流動，提高換熱效率。

5.雙線密封結構：采用雙線密封結構設計，增強了換熱器的密封性能，解決了普通板式換熱器無法解決的工況問題。

二、寬通道換熱器工作原理

1.間壁式換熱：寬通道換熱器屬于間壁式換熱器，其工作原理基于兩種不同溫度的介質分別在同一板片兩側的通道中流過，通過板式傳熱板將熱量從高溫流體傳遞給低溫流體，實現換熱。

2.流體流動方式：在寬通道換熱器中，流體的流動方式可以是錯流和折流相結合，這樣可以在兩側實現復雜的多通排列，提高換熱效率。

3.高湍流：板片的壓制形式保證了流體在低流速下也能產生高湍流，傳熱系數遠高于管殼式換熱器，這有助于提高換熱效率。

4.壓力損失小：由于板間距較大，所以板間單流道截面積相比一般板式換熱器要大得多，這對一些粘度大的液體及介質流量大的工況有比較明顯的優勢，因此壓力損失小。

5.流體分布均勻：冷流體側在板片間形成一直陪你過有觸點的介質流道，供循環水通過，而熱流體側在板組間形成無觸點的介質通道，含有固體顆粒液順利通過，因此流體分布均勻。

寬通道換熱器的設計和工作原理使其特別適用于那些含有固體顆粒或粘稠介質的工況，能夠有效防止介質中固體顆粒物或懸浮物的沉積、堵塞通道、磨損傳熱元件等現象的發生，實現了大處理量、高傳熱效率、耐壓耐溫耐磨性能、低阻力損失的換熱要求。
